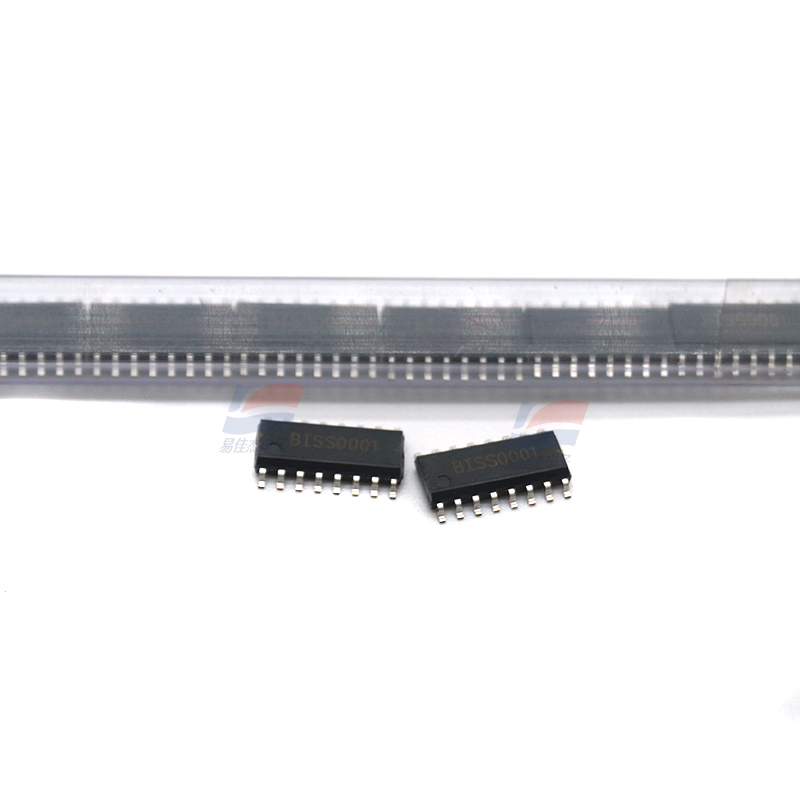

BISS0001 是一款高性能传感信号处理集成电路，专为热释电红外传感器设计，以下是详细资料：

基本信息

• 制造商：UMW
• 传感器类型：环境传感器
• 输出类型：电流、电压
• 安装类型：SMT（表面贴装技术 ）
• 封装形式：提供 DIP16（双列直插式封装 ）和 SOP16（小外形封装 ） 两种，SOP16 封装尺寸为 9.90 x 3.95mm，高度 1.55mm
• 引脚数：16Pin
• 原产国家：中国
• 零件状态：活跃
• 是否无铅：是

电气特性

• 工作电压范围：3V - 5V
• 静态电流：极低，3V 时仅 50μA，5V 时 100μA
• 存储温度： - 65℃~ %2B 150℃
• 工作温度范围： - 25℃～ %2B 85℃（部分资料为 - 10℃~70℃ ）

功能特性

• 运算放大：内置独立高阻抗运算放大器，可与多种传感器匹配，对传感信号进行预处理与放大 。
• 抗干扰：双向鉴幅器设计，当 VDD = 5V 时，可有效抑制 ?1V 噪声干扰，提高系统可靠性 。
• 时间控制：
  • 延迟时间可调：延迟时间 Tx≈49152RC? （通过外接电阻 R 和电容 C 调节 ）。
  • 封锁时间可调：封锁时间 Ti≈24RC? （通过外接电阻 R 和电容 C 调节 ） 。
• 触发模式选择：通过 A 引脚选择可重复 / 不可重复触发模式 。当 A = “1” 时，允许重复触发；当 A = “0” 时，不可重复触发 。

工作原理

应用领域

• 安防报警系统：检测人体红外信号，触发报警 。
• 自动照明控制：如在企业、宾馆、商场、库房及家庭的过道、走廊等区域，人来灯亮，人走灯灭，可控制白炽灯、荧光灯等 。
• 自动门 / 电风扇控制：感应到人体靠近，自动门开启，或控制电风扇启停
