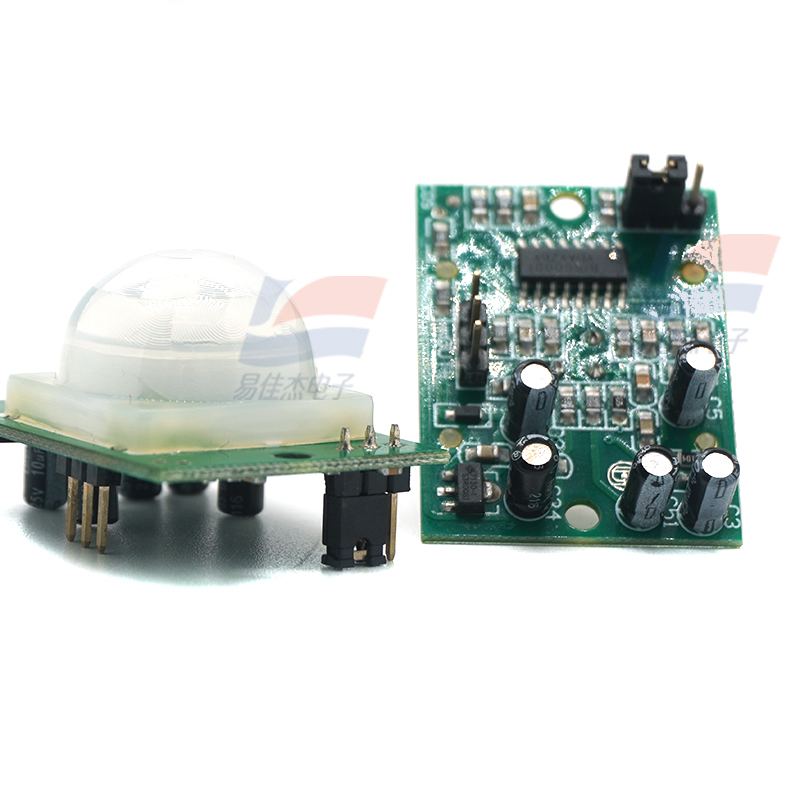

GH-718A人体感应模块

• 工作原理：利用红外线感应人体活动，人进入其感应范围时，模块检测到人体发出的红外线变化，输出高电平；人离开后，模块自动延时关闭高电平，输出低电平。
• 主要功能：
  • 光敏控制（可选）：可设置光敏控制功能，出厂时未设置。开启后，白天或光线强时模块不感应，避免误触发。
  • 可重复触发：感应输出高电平后，在延时时间段内，若有人体在感应范围活动，输出将一直保持高电平，直到人离开后才延时将高电平变为低电平。
  • 感应封锁时间（默认无）：感应模块在每yi次感应输出后（高电平变成低电平），可设置一个封锁时间段，在此时间段内感应器不接受任何感应信号，能有效抑制负载切换过程中产生的各种干扰。
• 技术参数：
  • 工作电压：默认 DC5V-20V，可订做范围 DC3V-24V。
  • 静态功耗：小于 50 微安，适合干电池供电。
  • 电平输出：高 3.3V（其它电压值需订做），低 0V。
  • 延时时间：可制作范围为零点几秒到十几分钟。
  • 封锁时间：可制作范围为零点几秒到几十秒。
  • 触发方式：可设置为不可重复触发和可重复触发。
  • 感应范围：小于 140 度锥角，7 米以内，具体感应距离由所采用的透镜决定，可订做几十厘米至 7 米以内。
  • 工作温度：-15℃-%2B70℃。
  • 外形尺寸：PCB 外形尺寸 28*38mm，螺丝孔距 32.5mm；感应透镜尺寸直径默认 23mm，另有 12.7mm、8mm 可选。
