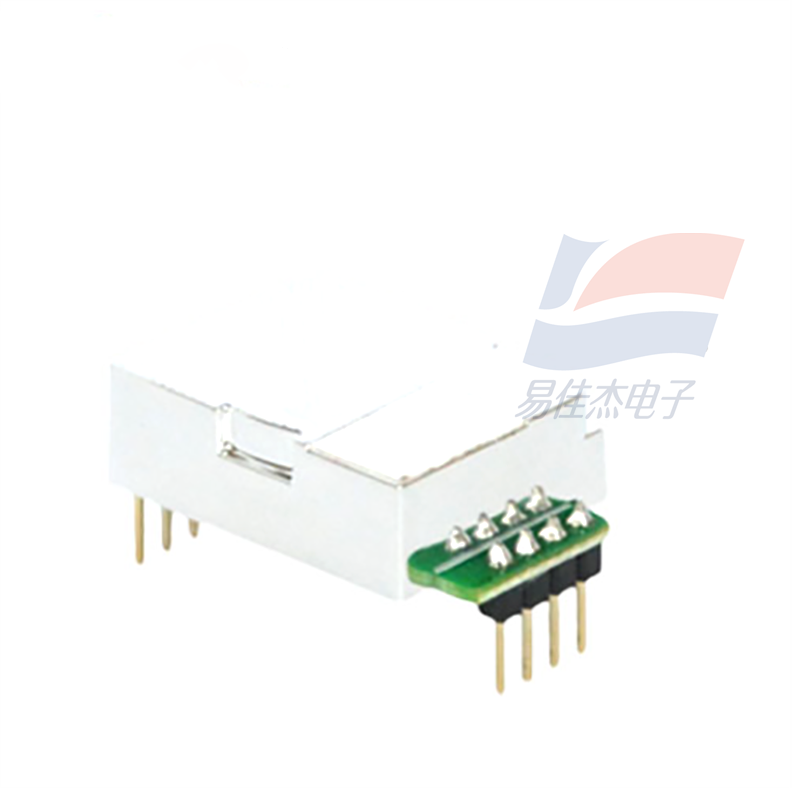

MH-Z19D二氧化碳气体传感器

MH-Z19D 二氧化碳气体传感器（以下简称传感器）是一个通用智能小型传感器，利用非色散红外（NDIR）原理对空气中存在的 CO2 进行探测，具有很好的选择性、无氧气依赖性、寿命长等特点；内置温度补偿；同时具有串口输出、PWM 输出，方便使用。该传感器是将成熟的红外吸收气体检测技术与精密光路设计、精良电路设计紧密结合而制作出的高性能传感器。

主要应用

• 智能家居、空气质量监控设备、新风系统、空气净化设备

技术参数表 1

产品型号	MH-Z19D
检测气体	二氧化碳
供电电压	DC(5.0?0.1)V
平均电流	<40mA（@5V 供电）
峰值电流	125 mA（@5V 供电）
接口电平	3.3V(兼容 5V)
测量范围	400~10000ppm 范围内可选（详见表 2）
输出信号	串口(UART)(TTL 电平 3.3V)
	PWM
预热时间	1min
响应时间	T90 < 120s
工作温度	0℃～50℃
工作湿度	0～95%RH(无凝结)
贮存温度	-20℃～60℃
重 量	5 g
寿 命	>5 年

表2 常用量程和精度

气体名称	分子式	量程	分辨率	精度
二氧化碳	CO2	400～2000 ppm	1ppm	?(50ppm%2B5%读数值)
		400～5000 ppm
		400～10000ppm
